1.咨询简介

复杂的 任务需要联合多个装备系统构建一个体系架构，基于任务场景设计不同装备的协作关系和功能服务。本咨询可以帮助体系架构师和系统架构师基于DODAF和UAF参考架构和相关的方法论，使用有效的建模和仿真工具，建立体系架构设计和仿真验证的方法指南、模型框架和架构范例。

2.咨询目标

• 构建复杂装备体系架构模型
• 标定复杂装备系统的参数
• 复杂装备系统系统的功能原型
• 基于模型仿真复杂装备系统的作战效能

3.咨询计划：

4.咨询方法与工具说明：

有效的体系架构设计离不开强大的建模和仿真工具，如下是推荐的工具列表：

下面分别介绍一下各个工具的用途和相关示例。

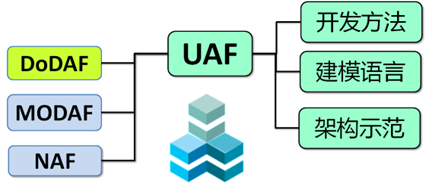

4.1 DoDAF/UAF 体系架构设计过程指南：

复杂体系架构设计本身就是一个复杂的系统工程，所以有必要对体系架构设计过程建模然后管理起来。 MBSE 平台 iSpace 支持对体系架构工程的工作流程、角色职责和工件跟踪关系建模。

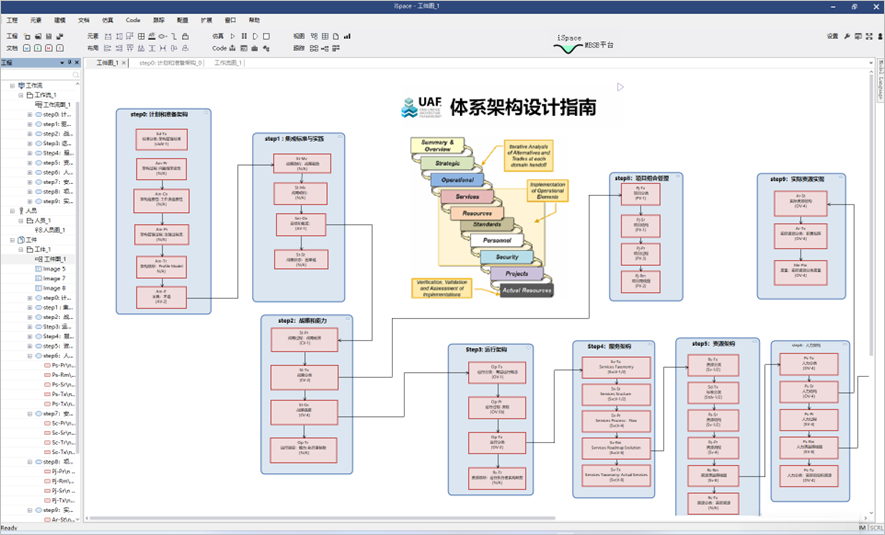

如下是使用 MBSE 平台 iSpace 构建的 UAF 工作流程和工件跟踪视图：

图 . UAF 工作流程和工件跟踪

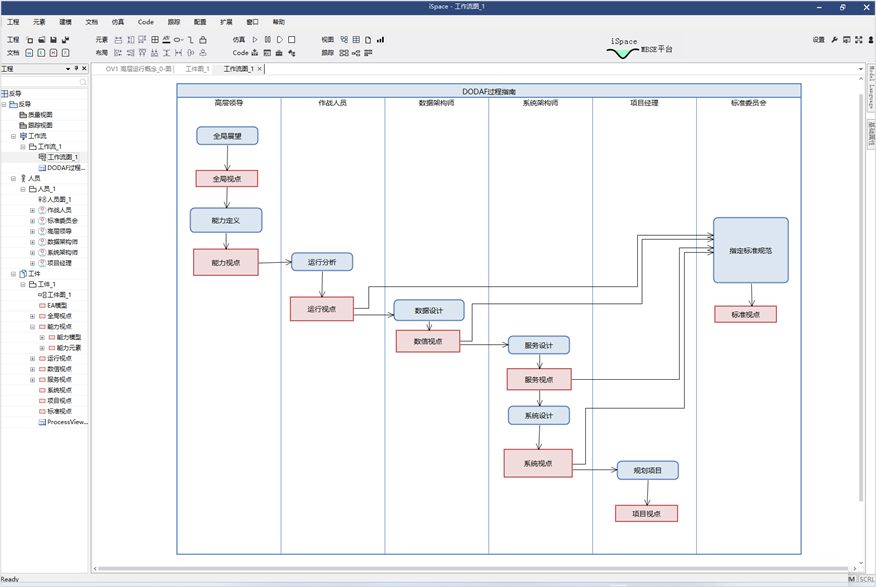

如下是使用 iSpace 建模的基于 DODAF 的工作流程界面截图：

图 . 基于 DODAF 的架构设计过程

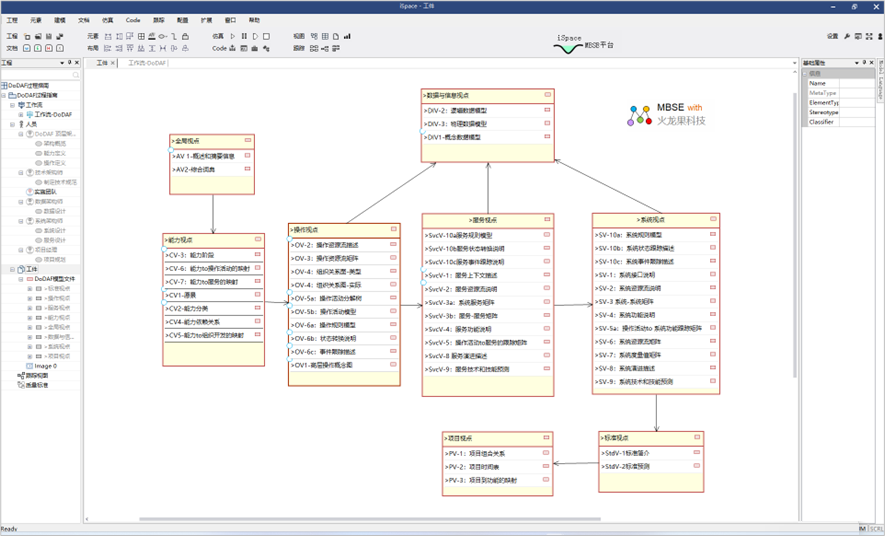

复杂体系架构设计中会有很多模型，这些可以使用 MBSE 平台 iSpace 建立各种模型工件的跟踪视图，如下是 DODAF 工件跟踪视图：

图 .DODAF 工件跟踪视图

4.2 基于 DODAF/UAF 建立的体系架构模型

体系架构建模可以根据所采用的参考架构采用不同的建模语言：

• 采用 UPDM 建模 DODAF 体系架构模型。
• 采用 UAFML 建模 UAF 体系架构模型。
• 采用 Sys ML 建模系统架构模型。
• 采用 UML 建模软件架构模型。

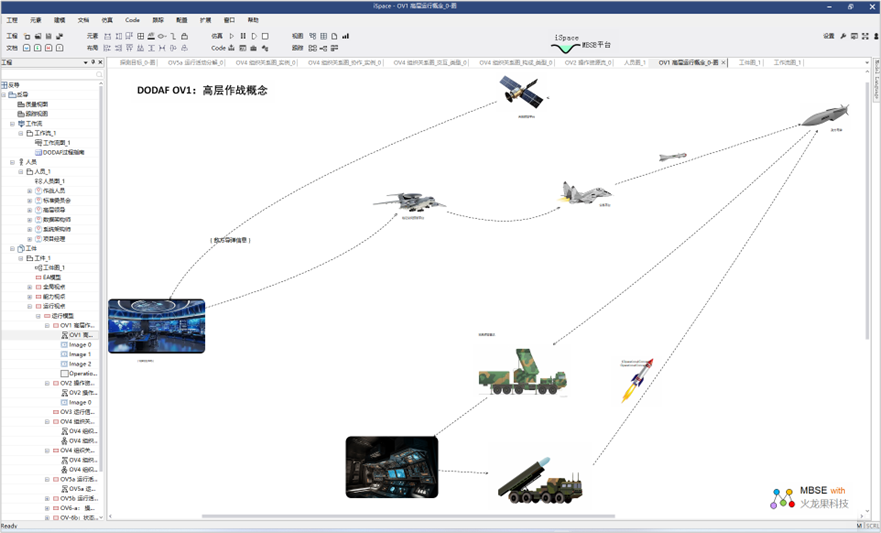

而建模工具 iSpace 或者 EA 支持 UPDM 、 UAFML 、 Sys ML 和 UML ，建模者还可以根据自己的需要扩展建模语言。如下是使用 iSpace 建立的 DODAF 架构的高层作战概念模型 OV1 ：

OV-1 ：高层作战概念图

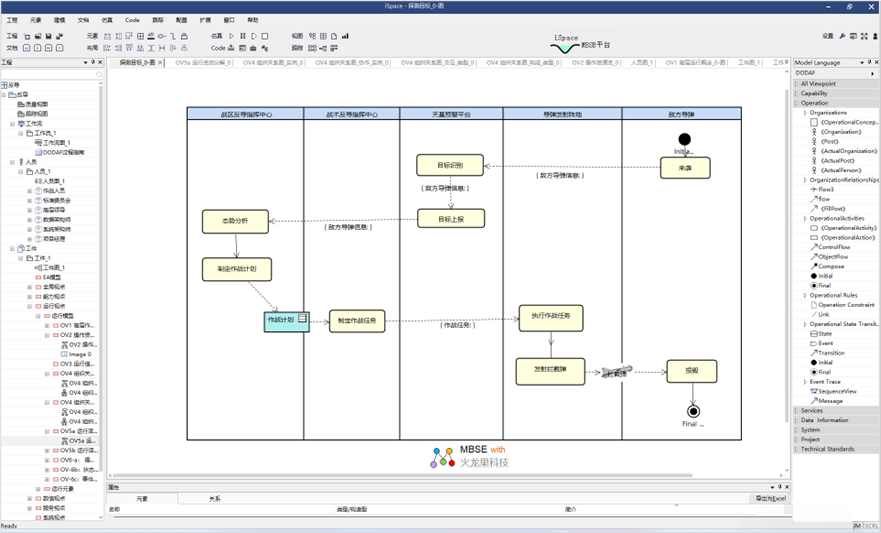

如下是使用建模工具 iSpace 建立的 DODAF 架构的 OV-5a 作战活动图：

OV-5a ：作战活动图

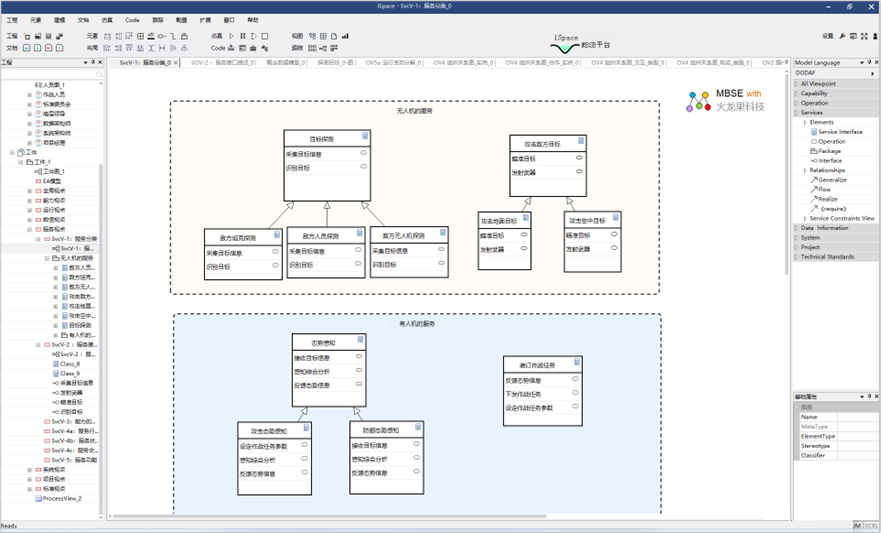

如下是使用建模工具 iSpace 建立的 DODAF 架构的 SvcV-1: 服务分类模型：

SvcV-1: 服务分类模型

4.3 基于模型的作战任务或系统效能仿真

在建立了体系架构模型后，为了验证作战任务的资源可行性，可以基于体系架构模型进行作战任务仿真。

在建立了系统架构模型后，为了验证系统的功能和性能，可以基于系统架构模型进行系统效能仿真。

而仿真工具 Simulator 支持体系架构模型仿真和系统架构模型仿真。

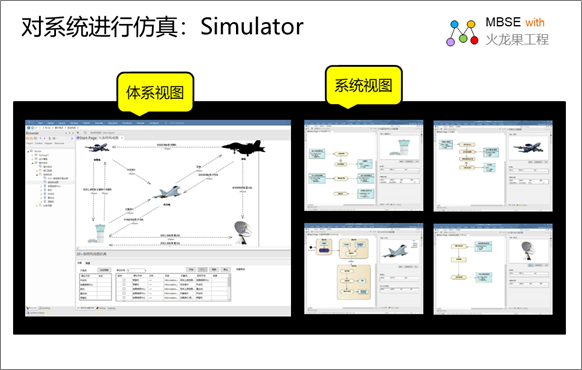

如下是 使用 Simulator 对基于 DODAF 架构的作战任务进行仿真的界面截图：

可以验证为了完成作战任务场景各个装备之间的通信关系、各个子系统内部的功能逻辑的执行以及性能是否达标。
